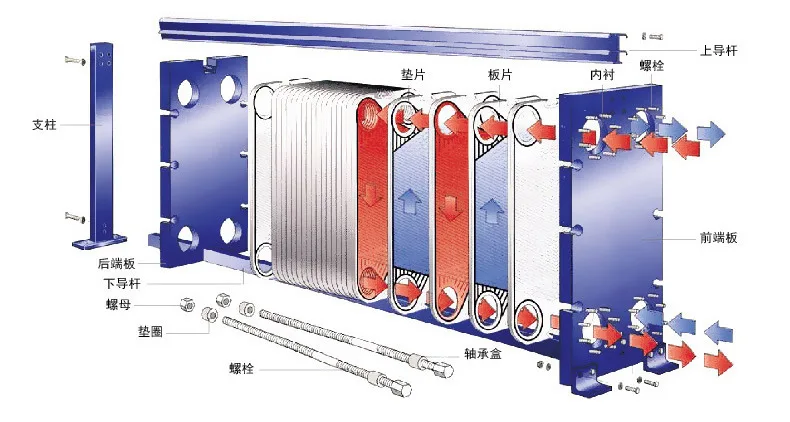

Cấu trúc sản phẩm của bộ trao đổi nhiệt tấm có thể tháo rời của Daniel
Các thành phần của bộ trao đổi nhiệt tấm
Thị trường và ứng dụng
Trong một thời gian dài, Jiangyin Daniel Cooler đã cam kết cung cấp các bộ trao đổi nhiệt tấm chất lượng cao cho khách hàng trong dầu mỏ, hóa học, công nghiệp, thực phẩm và đồ uống, điện, luyện kim, đóng tàu, HVAC và các ngành công nghiệp khác ở nhiều quốc gia và khu vực. Hiện tại, hơn 20.000 bộ trao đổi nhiệt tấm đang hoạt động tốt trong các ngành công nghiệp khác nhau.
Ưu điểm của bộ trao đổi nhiệt tấm
Thúc đẩy dòng chất lỏng giữa các tấm để tạo ra nhiễu loạn. Cho phép tấm kim loại thích nghi với các áp lực khác nhau. Kênh dòng chảy của tấm nhỏ "xương cá" bao gồm hai tấm liền kề với chênh lệch góc xương cá là 180 độ. Do đó, có nhiều điểm góc giữa các tấm, có thể đạt đến một điểm mỗi 130mm ². Kênh dòng chảy không dễ bị biến dạng, có khả năng chống áp suất tương đối cao và có thể chịu được sự khác biệt áp suất mạnh. Đồng thời, vì dòng chảy là ba chiều và nhiễu loạn tương đối mãnh liệt, hệ số truyền nhiệt cao.
|
Cấu trúc nhỏ gọn |
Không gian bị chiếm bởi bộ trao đổi nhiệt tấm là một trong những loại nhỏ nhất trong số tất cả các loại trao đổi nhiệt hiện nay. Trong cùng điều kiện trao đổi nhiệt, diện tích sàn của bộ trao đổi nhiệt tấm chỉ là 1/3 đến 1/4 của bộ trao đổi nhiệt vỏ và ống, và nó không yêu cầu thêm không gian bảo trì khi tháo rời.
|
|
Hệ số truyền nhiệt cao |
Do thực tế là dòng chảy trung bình trong nhóm tấm có thể hình thành nhiễu loạn ở số Reynold tương đối thấp (RE), và sự tắc nghẽn ít có khả năng hình thành trên các tấm mịn, nó có hiệu suất truyền nhiệt rất cao. Trong trao đổi nhiệt nước với nước nói chung, hệ số truyền nhiệt của bộ trao đổi nhiệt tấm có thể đạt tới hơn 6000W/m ², cao hơn 3 đến 8 lần so với bộ trao đổi nhiệt và ống.
|
|
Tốc độ thu hồi nhiệt cao |
Do hệ số truyền nhiệt cao, đặc điểm tỷ lệ dòng chảy tuyệt vời và dòng chảy ngược hoàn toàn, chênh lệch nhiệt độ truyền nhiệt có thể được chọn rất thấp. Do đó, nó rất phù hợp cho sự phục hồi của nhiệt năng lượng cấp thấp. Nó là khả thi về mặt kinh tế để đạt được tỷ lệ thu hồi nhiệt hơn 90% bằng cách sử dụng một bộ trao đổi nhiệt tấm duy nhất.
|
|
Khả năng thích ứng tuyệt vời |
Bộ trao đổi nhiệt có thể gập lại có khả năng thích ứng vô song. Sau khi lắp đặt, nhóm tấm kim loại có thể được tăng hoặc giảm để đáp ứng các yêu cầu quy trình của việc mở rộng hoặc co lại.
|
|
Dòng chảy trì trệ thấp |
Do kênh dòng chảy nhỏ và dòng chảy trì trệ tối thiểu, nó có thể bắt đầu nhanh chóng, phản hồi kịp thời khi các hoạt động điều khiển thay đổi và giảm đáng kể trọng lượng của thiết bị.
|
|
Thuận tiện để bảo trì |
Thiết kế của các tấm đảm bảo không có góc chết, vì vậy việc làm sạch hóa học có thể được thực hiện tại chỗ mà không cần tháo rời. Đối với các bộ trao đổi nhiệt tấm có thể tháo rời, chúng cũng có thể dễ dàng mở ra để làm sạch cơ học kỹ lưỡng.
|

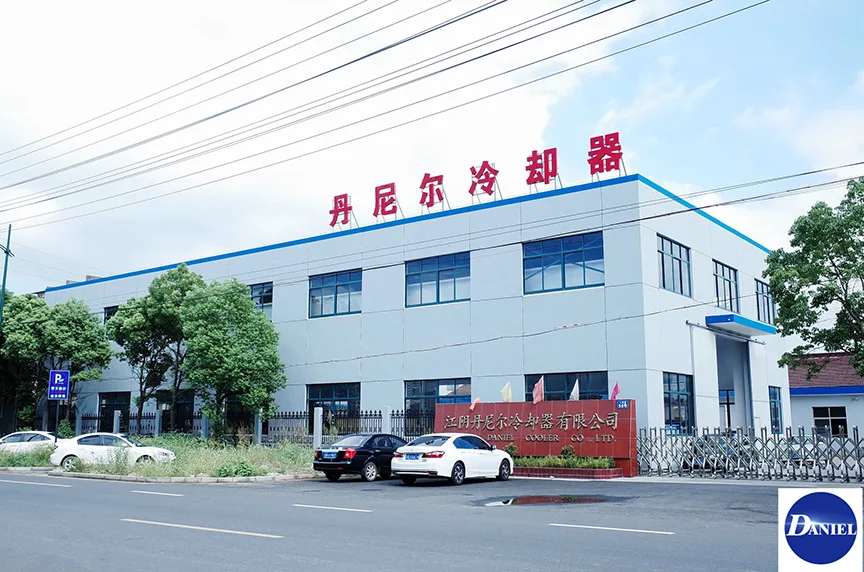

Jiangyin Daniel Cool Co., Ltd. (Daniel Cooler) được thành lập vào năm 2004. Đây là một nhà sản xuất bộ trao đổi nhiệt sản xuất bộ trao đổi nhiệt tấm có thể tháo rời (PHE), các miếng đệm trao đổi nhiệt (Phegasket), các tấm trao đổi nhiệt (Pheplate) và cung cấp dịch vụ bảo trì trao đổi nhiệt của tấm (Phemaine).
Jiangyin Daniel Cooler có công nghệ thiết kế và sản xuất và kiến thức trao đổi nhiệt chuyên nghiệp. Jiangyin Daniel Cooler đã cam kết cung cấp các bộ trao đổi nhiệt tấm chất lượng cho khách hàng trong dầu mỏ, hóa học, công nghiệp, thực phẩm và đồ uống, điện, luyện kim, đóng tàu, HVAC và các ngành công nghiệp khác ở nhiều quốc gia và khu vực.
Tấm trao đổi nhiệt đặc biệt và miếng đệm cao su có thể được thiết kế và sản xuất theo nhu cầu của khách hàng
Mô hình dải cao su trao đổi nhiệt của tấm: M3, M6b, M6M, M6mx-L, M6mx-R, M10b, M10M, M15b, M15Blip, MK15BW, M15M, M20M, MX25B, MX25M AM30, MX25, EC350, TL6B, TL10B, TS20M, TS6M, AM30, P22, P26, P31, P32, P36, A15B, AX30BW, JWP26, JWP36, EC50, EC150, EC350, EC500.
Công nghiệp đường, Bàn chải trao đổi nhiệt công nghiệp luyện kim, Niêm phong Gasket EC50, EC150, EC350, EC500, EC500-WTEL, EC500-WTFE, EC500-ETFC, EC500-TFR, EC50-WTEL, EC50-WTFEEC50-ETFC
Mô hình đệm trao đổi nhiệt của tấm: T4, H17, N35, N25, SR2, N50, A055, J060, M92 (chất kết dính), J092, A085, J107, Q080, K34, K55, K71 J185, SR6, H12, SR1, RS3
Mô hình Gasket trao đổi nhiệt của tấm: VT4, VT8, VT10, VT20, VT20, N40, VT40, VT80, VT130, VT1306, VT2508, VT2508 B-10, VT2508 B-16, VT2508 NT150L, VT405, NT250S, NT250L Vicarb
Mô hình đệm trao đổi nhiệt tấm: V10, V20 (loại nút), V20 (F Paste), V45 (loại nút, loại dán), V60 (loại dán), V85 (loại dán) V280
Mô hình pad cao su trao đổi nhiệt trên tấm: GX-12, GX-12p1, GX-018, GX-26, GC-26, GX42, GC42, GC-30PI, GC-60PI, GX-51, GC-51, GX-60
Mô hình pad cao su trao đổi nhiệt trên tấm: Sigma9, Sigma26, Sigma27, Sigma37, Sigma66, Sigma76, Sigma114, Sigma7, Sigma X29, Sigma M37, Sigma38, Sigma M66, Sigma 107, Sigma
Mô hình miếng đệm niêm phong cao su trao đổi nhiệt của tấm: S4, S7, S8, S9, S14, S15, S15FS, S21, S22, S30, S37, S39, S41, S43, S47, S50, S62, S65, S81, S83, S12
Mô hình Vòng niêm phong bộ trao đổi nhiệt của tấm: TL90pp, TL90SS, TL150pp, TL150SS, TL200pp, TL200SS, TL250pp, TL250SS, TL400SS, TL500PP, TL500
Mô hình miếng đệm trao đổi nhiệt của tấm: RX-70, LX50A, EX-15, EX-16, UX416, UX-01, UX-05, UX-20, UX-30, UX-40 có thể được thiết kế và sản xuất theo yêu cầu của khách hàng
Các tấm trao đổi nhiệt đặc biệt và các miếng đệm cao su Mô hình chính của tấm trao đổi nhiệt tấm và miếng đệm cao su:
1. Tấm Trao đổi nhiệt tấm. M3, M3 (N), M3x, M6-MFL, M6MD, M10 (MFML, MFGL, M10BD, M10BW), M10-BFGL, M15- (MFG, MFML, FFM, BFG) M30, MX25B, MX25M, AK20-FGL (E, F), A10 (B), A15, A15B, A15BW, A20, A20B, A3, A35, AX30, TS6, TS20, TL6, TL10, TL15, C6. AC400. AC600, AV170, AV280.
2. Tấm trao đổi nhiệt tấm A055.AO85, CHF130, H12, H17, H17PA, H17DS, J060, J092, J107, J185, K34, K55, K71, K71PA, M60, Q055D, Q080D, R10, R10G, R14, R14S, R23, R40S, R5, R55, R66, SR2, SR3, SR9, SR14, BR1.06, BR034, BR028, BBL1.6 N35, N25, N50, AO55, H17,
3. Các tấm trao đổi nhiệt tấm: GX-51, GX-013, BR013 (loại máng), GX-108, GX-26, GX-26, GC-26, UFX-26 = GX-26GX-26, GX-51 V45, V60, V85 ... Sondex: S14, S15, S15FS, S21, S30, S41, S43, S50, S65, S83 ... Hisaka, W.Schmidt, ..
4. Tấm trao đổi nhiệt tấm NT150L/N40/FA157/FA158/AF161/FA184NG/FA184WG/FA192NG/FA192WG/VT10/VT20/VT2
5. BR SERIES Tấm Trao đổi nhiệt Tấm được sản xuất trong G BR Series, BR005, BR01, BR03, BR05, BR08, BR13
Ứng dụng của Daniel Tấm Trao đổi nhiệt Gasket:
Công nghiệp tàu: Chủ yếu được sử dụng để làm mát, làm mát nước áo khoác, làm mát dầu bôi trơn, làm mát piston, làm mát dầu truyền, làm nóng dầu nhiên liệu nặng, làm nóng diesel, làm mát quy trình khác, v.v.
Ngành công nghiệp điện: Bộ trao đổi nhiệt chủ yếu được sử dụng trong làm mát nước mở hoặc đóng, làm mát dầu truyền, làm mát dầu tuabin, làm mát dầu bôi trơn, làm mát piston và tuabin và làm mát động cơ, phục hồi nhiệt của trạm điện diesel, thu hồi nhiệt khí thải.
Các bộ trao đổi nhiệt chủ yếu được sử dụng trong ngành công nghiệp dược phẩm: triệt sản thuốc, làm mát nhũ tương, sưởi ấm, sưởi ấm huyết tương, sưởi ấm axit citric, làm mát truyền, v.v. Nước/Nhũ tương/COKING CÂY Nước thải làm mát, thân máy/bộ làm mát máy biến áp J Hỗ trợ/Máy biến áp.
Trao đổi nhiệt chủ yếu được sử dụng trong ngành công nghiệp HVAC cho: sưởi ấm huyện, nước nóng trong nước, lưu trữ băng, sưởi ấm liên tục các bể bơi, thiết bị bơm nhiệt, thiết bị thu hồi nhiệt, làm nóng nước trước, sử dụng nước/hơi nước địa nhiệt, v.v.
Trao đổi nhiệt chủ yếu được sử dụng trong ngành hóa chất để: làm nóng và làm mát môi trường quá trình, làm mát dầu, làm mát chất điện phân, làm nóng chất lỏng, làm mát chất lỏng phốt phát, v.v.
